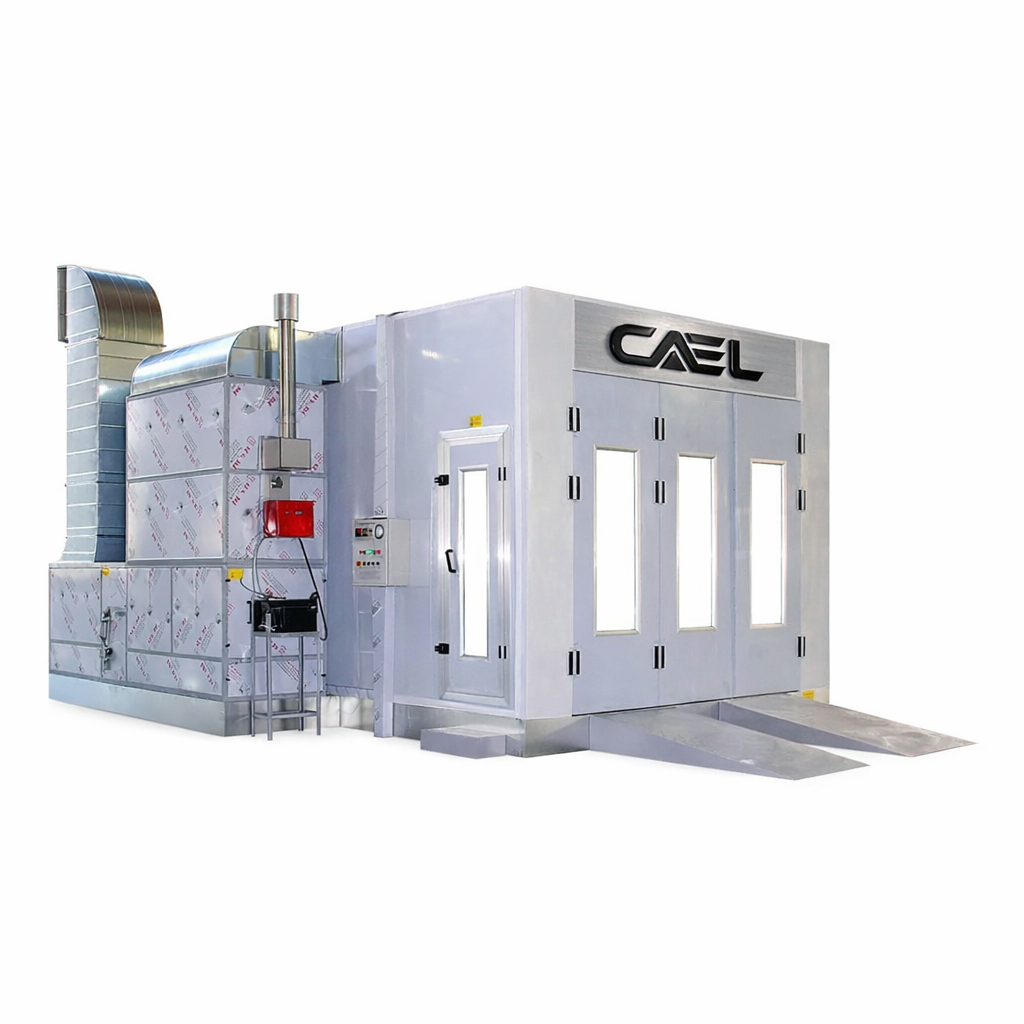

Cabina de pintura en aerosol CAEL con calefacción diésel (CSB1)

Presupuesto

Tamaño exterior: 275,59″ x 210,62″ x 133,85″

Tamaño interior: 271,65″ x 153,54″ x 104,33″

Puerta de entrada: 3 hojas, 118,11″ x 98,42″, acero curvado sin marco cubierto.

Puerta de emergencia: 1 pliegue, 25,5″ x 70″ (Ancho x Alto). 1 pliegue 23 x 78 (Ancho x Alto) Equipada con manija

Sistema de cabina

Panel de pared: Panel EPS de 2″ con doble aislamiento de alta calidad, acero de 0,426 mm de espesor, ignífugo y con aislamiento térmico. Panel de techo de acero galvanizado.

Sótano y piso: ensamblaje de acero galvanizado, base completamente de metal, altura de 11″. 2 filas de rejillas de acero planas (galvanizadas) y 3 filas de placas onduladas. 2 piezas de rampas, cada una de 25″ x 78″ (ancho x largo), construcción de placa de diamante.

Sistema de ventilación

Ventilador de entrada: 2 ventiladores centrífugos de doble entrada YDW de 3 KW, capacidad total de aire: 12500 m3/h

Ventilador de salida: 1 ventilador centrífugo de doble aspiración YDW de 5,5 KW, capacidad total de aire: 27 000 m3/h

Tipo de gabinete: Entrada de aire lateral superior, con marco de acero cuadrado en polvo, resistente y elegante. Conducto de aire de 2 m de largo (2 unidades). Codo de 90 grados (1 unidad).

Velocidad del flujo de aire: 0,35 m/s

Frecuencia de ventilación 280 veces/h

Sistema de calefacción

Quemador: Quemador de gasóleo RIELLO G20 de Italia, capacidad calorífica: 100000 kcal/h, con compuerta eléctrica BELIMO 10N

Intercambiador de calor: acero inoxidable SUS 304 de 1,2 mm de espesor

Temperatura máxima: 8-10 minutos (de 20 a 60 grados centígrados) en estado de horneado, la temperatura máxima de horneado es de 80 grados centígrados.

Gabinete: Aislamiento de lana de roca *1 Unidad

Sistema de iluminación

Lámparas de techo – LED 8 unidades x 4 piezas = 32 piezas x 16 W

Luces laterales – opcionales

Sistema de filtrado

El filtro primario puede capturar gránulos mayores de 10 um, tasa de filtrado > 83%

El filtro de techo puede capturar gránulos mayores a 4 um, tasa de filtrado > 98 %

Filtro de fibra de vidrio multicapa, tasa de filtrado > 70%

Sistema de control

Interruptor de iluminación, pulverización, pulverización de calor, horneado, controlador de temperatura, ajuste de tiempo, parada de emergencia.

Voltaje 380 V, 50 Hz, trifásico

Potencia total 10 kW
