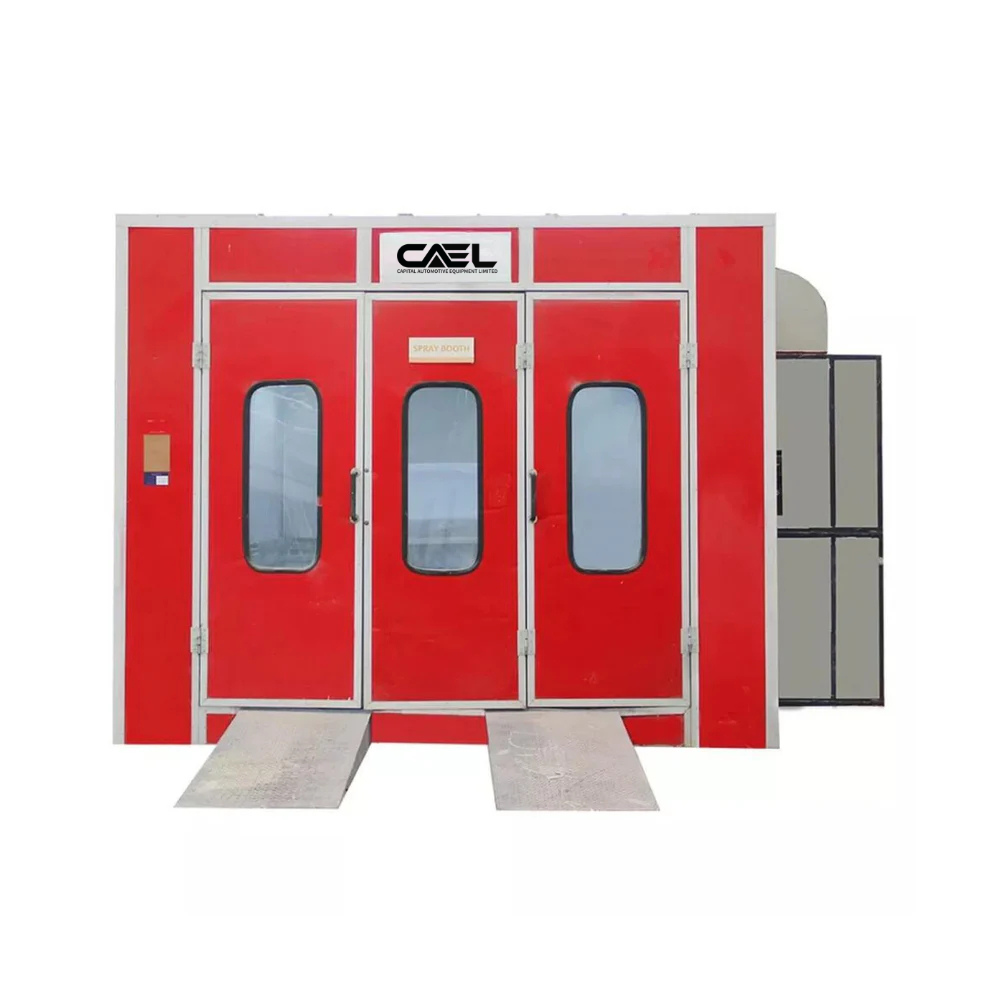

Calefacción eléctrica para cabina de pintura en aerosol CAEL (ES1)

Presupuesto

Tamaño exterior: 275,59″ x 210,62″ x 133,85″

Tamaño interior: 271,65″ x 153,54″ x 104,33″

Puerta de entrada: 3 hojas, 118,11″ x 98,42″, acero curvado sin marco cubierto.

Puerta de emergencia: 1 puerta plegable, 23″ x 78″. Equipada con manija y cerradura antiexplosión.

Sistema de cabina

Panel de pared: Panel EPS de 2″ con doble aislamiento de alta calidad, acero de 0,426 mm de espesor, ignífugo y con aislamiento térmico. Panel de techo de acero galvanizado.

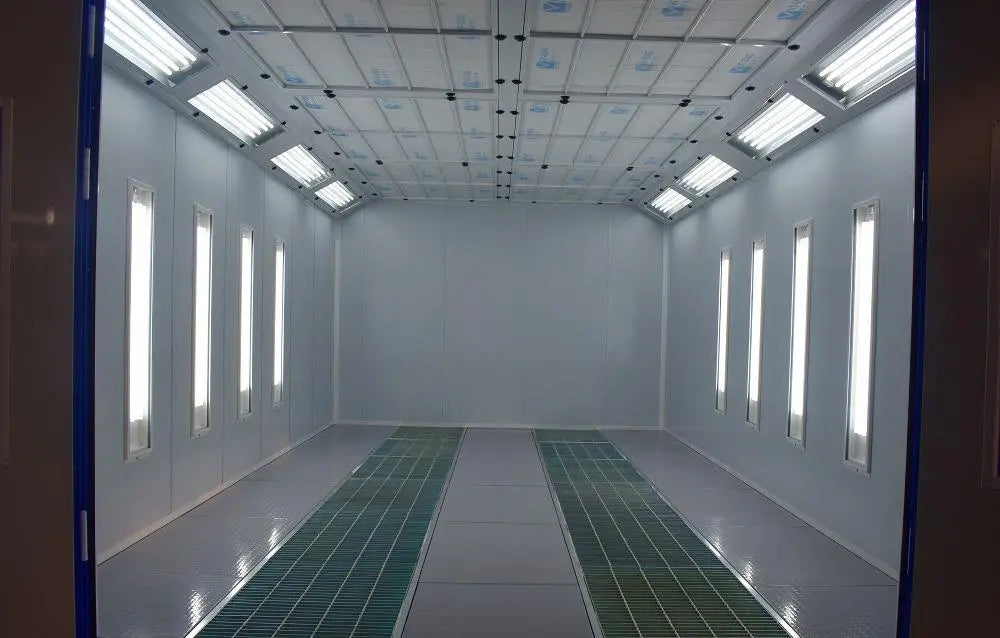

Sótano y piso: ensamblaje de acero galvanizado, base completamente de metal, altura de 11″. 2 filas de rejillas de acero planas (galvanizadas) y 3 filas de placas onduladas. 2 piezas de rampas, cada una de 24″ x 78″ (ancho x largo), construcción de placa de diamante.

Sistema de ventilación

Ventilador de entrada: 2 ventiladores centrífugos de doble entrada YDW de 3 KW, capacidad total de aire: 12500 m3/h

Ventilador de salida: 1 ventilador centrífugo de doble aspiración YDW de 5,5 KW, capacidad total de aire: 27 000 m3/h

Tipo de gabinete: Entrada de aire lateral superior, con marco de acero galvanizado en polvo, resistente y elegante. Conducto de aire de 2 m de largo (2 unidades). Codo de 90 grados (1 unidad).

Velocidad del flujo de aire: 0,35 m/s

Frecuencia de ventilación 280 veces/h

Sistema de calefacción

Quemador: Quemador de gasóleo RIELLO G20 de Italia, capacidad calorífica: 200000 kcal/h, con compuerta eléctrica BELIMO 10N

Intercambiador de calor: acero inoxidable SUS 304 de 1,2 mm de espesor

Gabinete: Aislamiento de lana de roca *1 Unidad

Sistema de iluminación

Lámparas de techo – LED 8 unidades x 4 piezas = 24 piezas x 16 W

Luces laterales – Opcional

Sistema de filtrado

El filtro primario puede capturar gránulos mayores de 10 um, tasa de filtrado > 83%

El filtro de techo puede capturar gránulos mayores a 4 um, tasa de filtrado > 98 %

Sistema de control

Interruptor de iluminación, pulverización, pulverización de calor, horneado, controlador de temperatura, ajuste de tiempo, parada de emergencia.

Voltaje 380 V, 50 Hz, trifásico

Potencia total 33 kW
