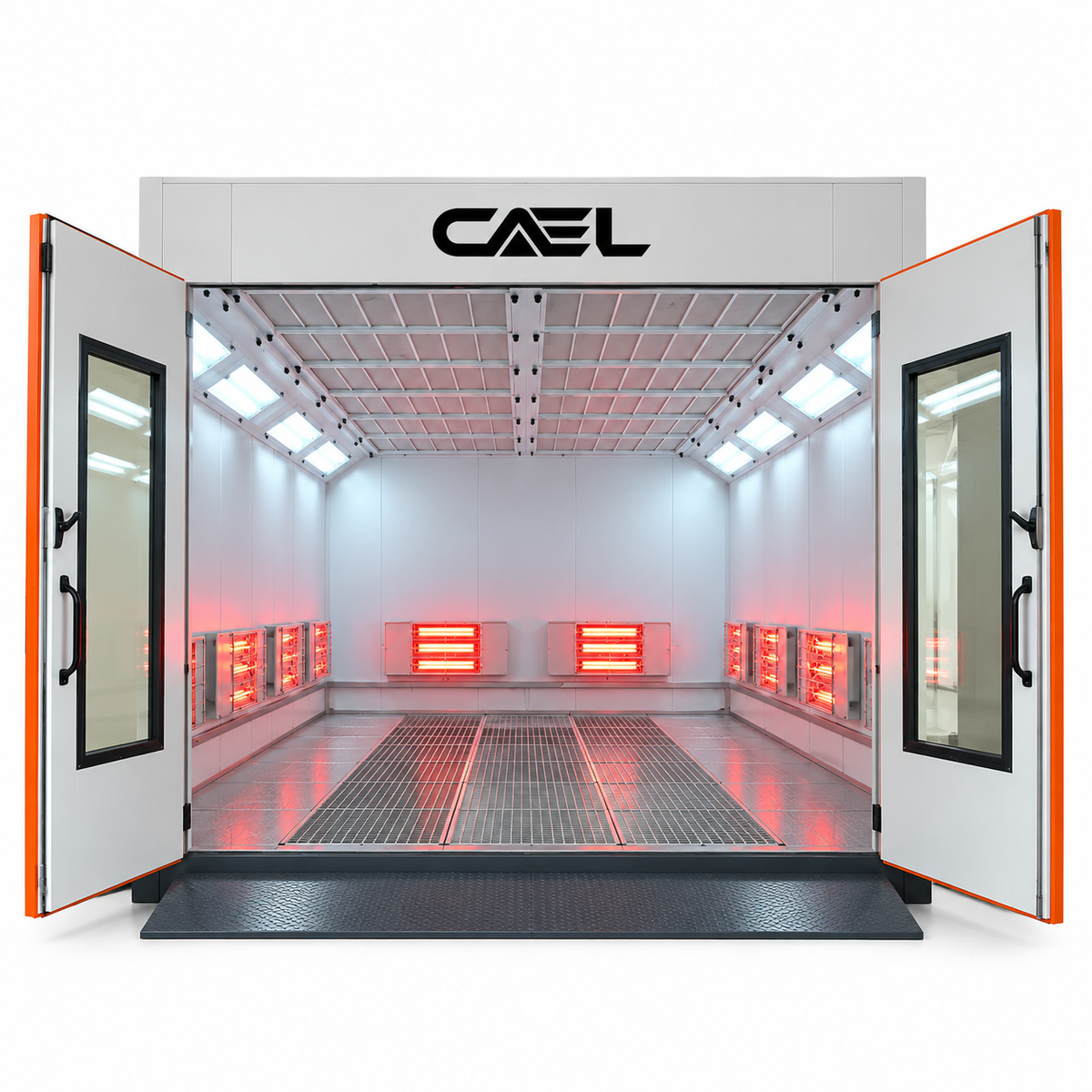

Chauffage électrique pour cabine de peinture CAEL (ES1)

Caractéristiques

Dimensions extérieures : 275,59″ x 210,62″ x 133,85″

Dimensions intérieures : 271,65″ x 153,54″ x 104,33″

Porte d’entrée : 3 plis, 118,11″ x 98,42″, en acier plié sans cadre recouvert.

Porte de secours : 1 battant, 23 po x 78 po. Équipée d’une poignée et d’une serrure antidéflagrante.

Système de cabine

Panneau mural – Panneau EPS double isolation de haute qualité de 2 pouces, en acier de 0,426 mm d'épaisseur, ignifuge et isolant thermique. Panneau de toiture en acier galvanisé.

Sous-sol et plancher – Assemblage en acier galvanisé, fondation entièrement en métal, hauteur de 11 po. 2 rangées de grilles plates en acier (galvanisées) et 3 rangées de plaques ondulées. 2 rampes, chacune mesurant 24 po x 78 po (l x L), construction en plaque de diamant.

Système de ventilation

Ventilateur d'admission – 2 ventilateurs centrifuges à double admission YDW de 3 kW, capacité d'air totale : 12 500 m3/h

Ventilateur de sortie – 1 ventilateur centrifuge à double aspiration YDW de 5,5 kW, capacité d'air totale : 27 000 m3/h

Type de montage de l'armoire : admission d'air latérale supérieure, cadre en acier carré poudré, robuste et esthétique. Conduit d'air de 2 m de long, 2 unités. Coude à 90 degrés, 1 unité.

Vitesse du flux d'air : 0,35 m/s

Taux de ventilation 280 fois/h

Système de chauffage

Brûleur : Brûleur fioul italien RIELLO G20, capacité de chauffage : 200 000 kcal/h, avec registre électrique BELIMO 10N

Échangeur de chaleur : acier inoxydable SUS 304 de 1,2 mm d'épaisseur

Armoire : Isolation en laine de roche *1 unité

Système d'éclairage

Plafonniers – LED 8 unités x 4 pièces = 24 pièces x 16 W

Feux latéraux – En option

Système de filtrage

Le filtre primaire peut capturer des granulés de plus de 10 µm, taux de filtrage > 83 %

Le filtre de plafond peut capturer des granulés de plus de 4 µm, taux de filtrage > 98 %

Système de contrôle

Interrupteur d'éclairage, pulvérisation, pulvérisation thermique, cuisson, régulateur de température, réglage de l'heure, arrêt d'urgence.

Tension 380 V, 50 Hz, triphasé

Puissance totale 33 kW
